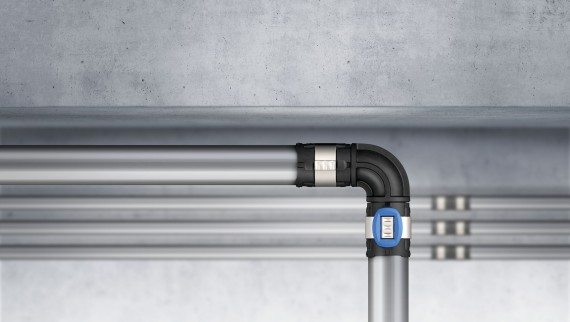

Geberit FlowFit Optimizuota geriamojo vandens vamzdynų sistema
Sklandus montavimas
Geberit FlowFit tiekimo sistema su šonine presavimo technologija supaprastina montavimą įvairiose vietose ir pagreitina darbo eigą. Pakanka dviejų presavimo replių, kad būtų galima presuoti visus matmenis nuo d16 iki d75, todėl nereikia dažnai keisti įrankių.
Apžiūros angos leidžia montuotojams patikrinti, ar vamzdis įdėtas į tinkamą gylį, o mėlyni arba oranžiniai presavimo indikatoriai ant jungčių patvirtina, kad vamzdžių sistema yra teisingai sumontuota ir saugiai supresuota.
Geberit FlowFit presavimo jungtys taip pat yra optimizuotos srautui, todėl geriamojo vandens instaliacijose galima naudoti mažesnio skersmens vamzdžius.
Platus Geberit FlowFit jungčių asortimentas tinka įvairioms taikymo sritims.
Kodėl rinktis Geberit FlowFit?
Lengvas montavimas
Paprastas montavimas, mažiau darbo etapų ir jokių neaiškumų
Dvejos presavimo replės visiems diametrams
Sklandus ir greitas montavimas keičiant mažiau įrankių
Patikimai užspausta
Aiškios montavimo gairės ir patikimas presavimo indikatorius
Srauto optimizavimas
Mažesni slėgio nuostoliai leidžia naudoti mažesnio skersmens vamzdžius
Pagrindinės sritys
Geriamojo vandens vamzdžiai
Geberit FlowFit gali būti naudojami geriamojo vandens vamzdymams, taip pat jungiamiesiems karšto ir šalto vandens vamzdžiams.

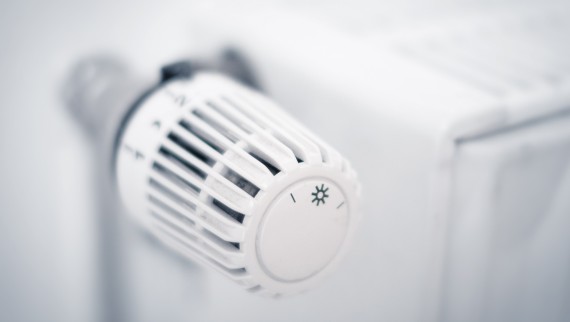

Daugiabučių namų šildymas
Geberit FlowFit tinka vėsinimo ir šildymo vandens sistemoms su antifrizuojančia medžiaga arba be jos, kai slėgis iki 10 bar.
Suslėgtas oras
Geberit FlowFit galima naudoti iki 10 barų suslėgtam orui.
Geberit FlowFit privalumai Paprastas saugus montavimas
Sklandus montavimas
Geberit FlowFit užtikrina saugų ir paprastą montavimą, nes leidžia atsisakyti nereikalingų darbo etapų ir sumažina reikalingų įrankių skaičių. Aiškios kontrolės funkcijos suteikia papildomo užtikrintumo, kad montavimas bus atliktas tinkamai ir patikimai.
Sukamoji presavimo vieta leidžia lengvai nustatyti presavimo reples reikiama padėtimi bet kokioje montavimo situacijoje. Tai užtikrina, kad presuojamos jungtys būtų saugiai įrengiamos net ankštose ir sunkiai pasiekiamose vietose.
Dėl specialios jungčių konstrukcijos po vamzdžio pjovimo nereikia atlikti nei kalibravimo, nei atplaišų pašalinimo darbų.

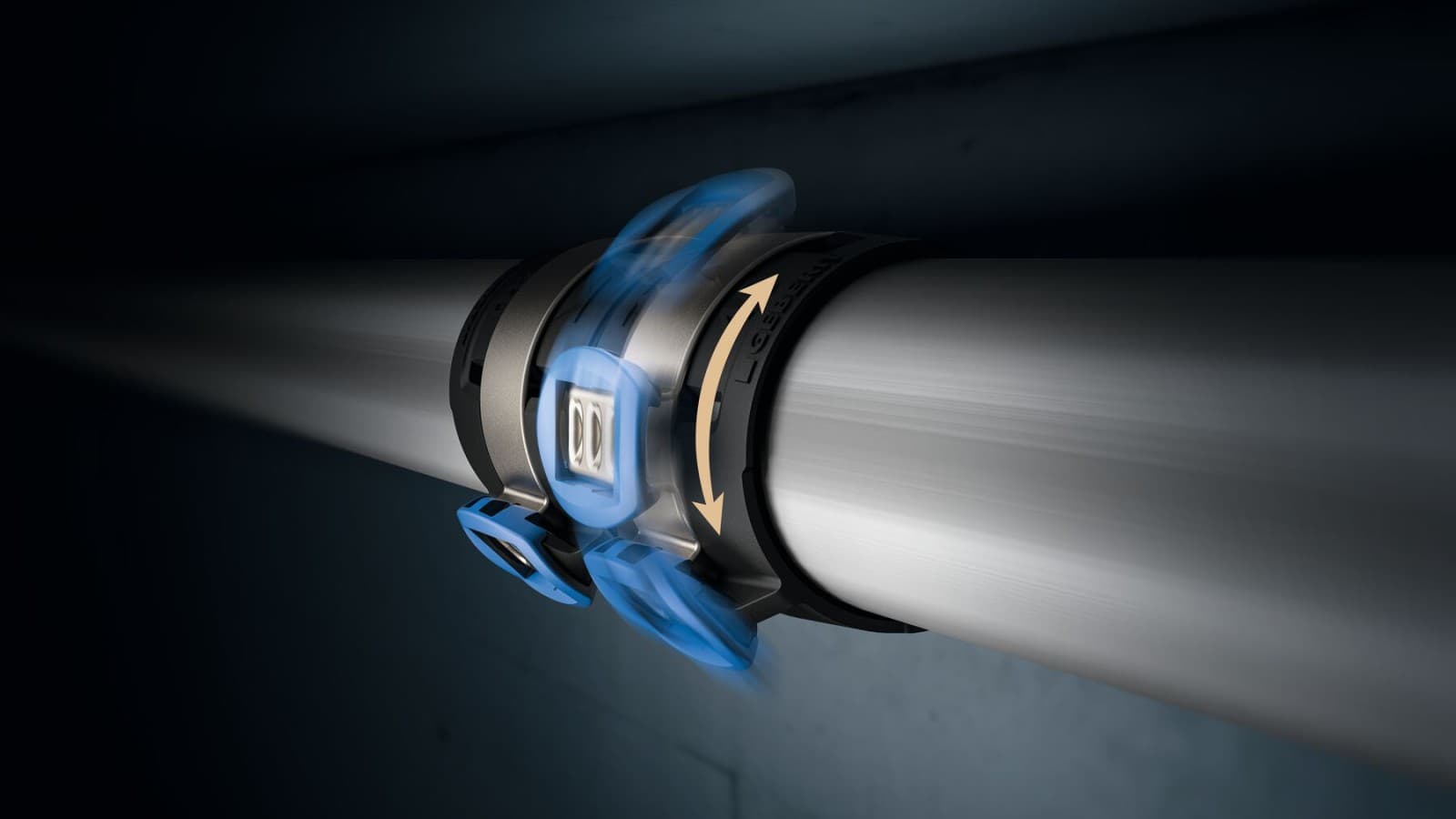

Patogus ir saugus presavimas: dėl šoninio presavimo technologijos presavimo žnyples reikia uždėti tik iš vienos pusės. Presavimo vietą galima pasukti, todėl presuojama jungtis yra lengvai pasiekiama ir gali būti patikimai užpresuojama. Presuojamą jungtį galima pasukti 45° kampu.

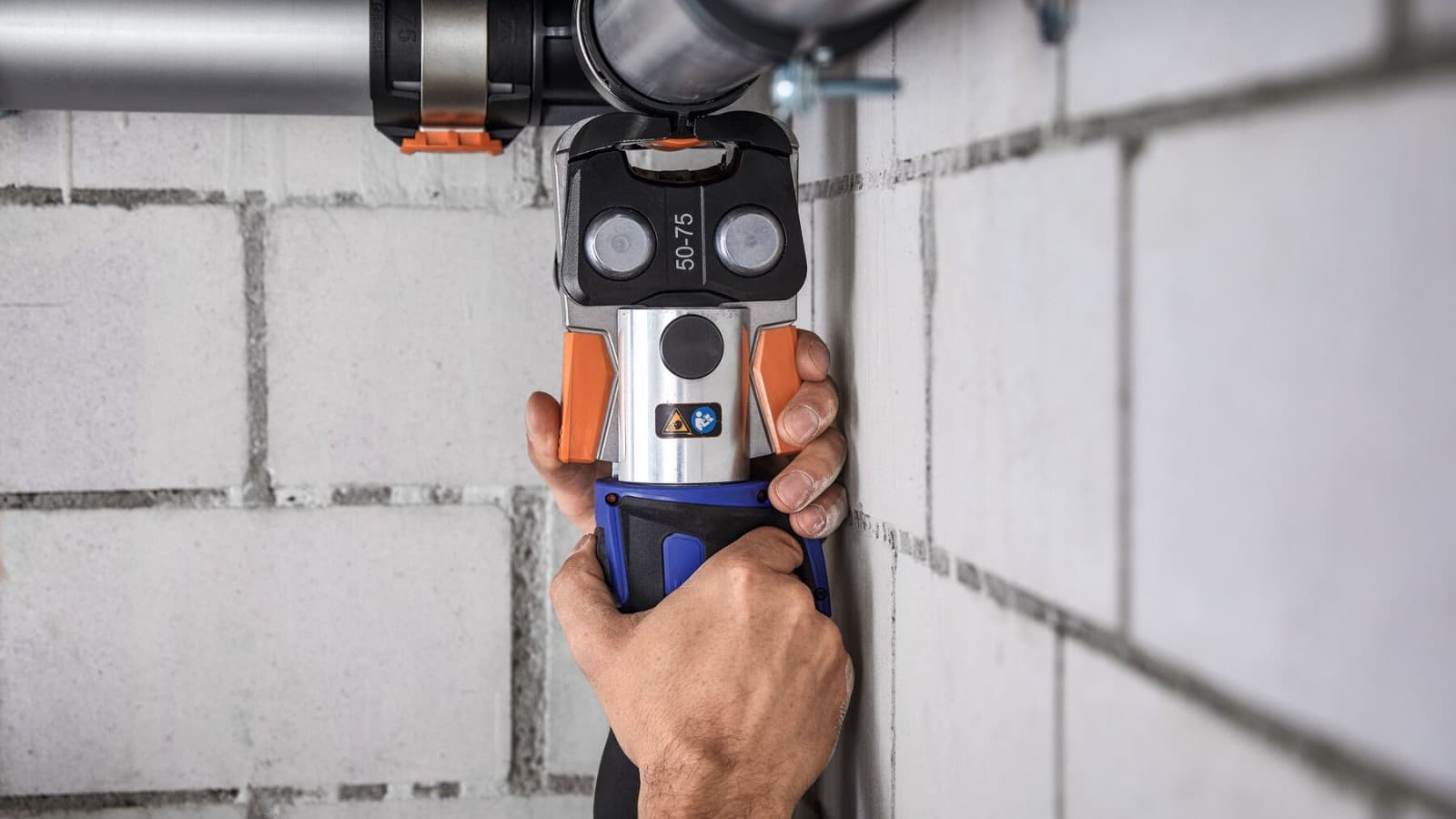

Montavimas ankštose vietose: presavimo reples reikia uždėti tik iš šono, todėl patikimą presavimą galima lengvai atlikti net kampuose ar kitose sunkiai pasiekiamose ir ankštose erdvėse.
Daugiau nebereikia šalinti vamzdžių atplaišų ir juos kalibruoti. Tačiau, jei vamzdis nėra apskritas, galima naudoti atskirą Geberit kalibravimo įrankį.
Mažiau įrankių

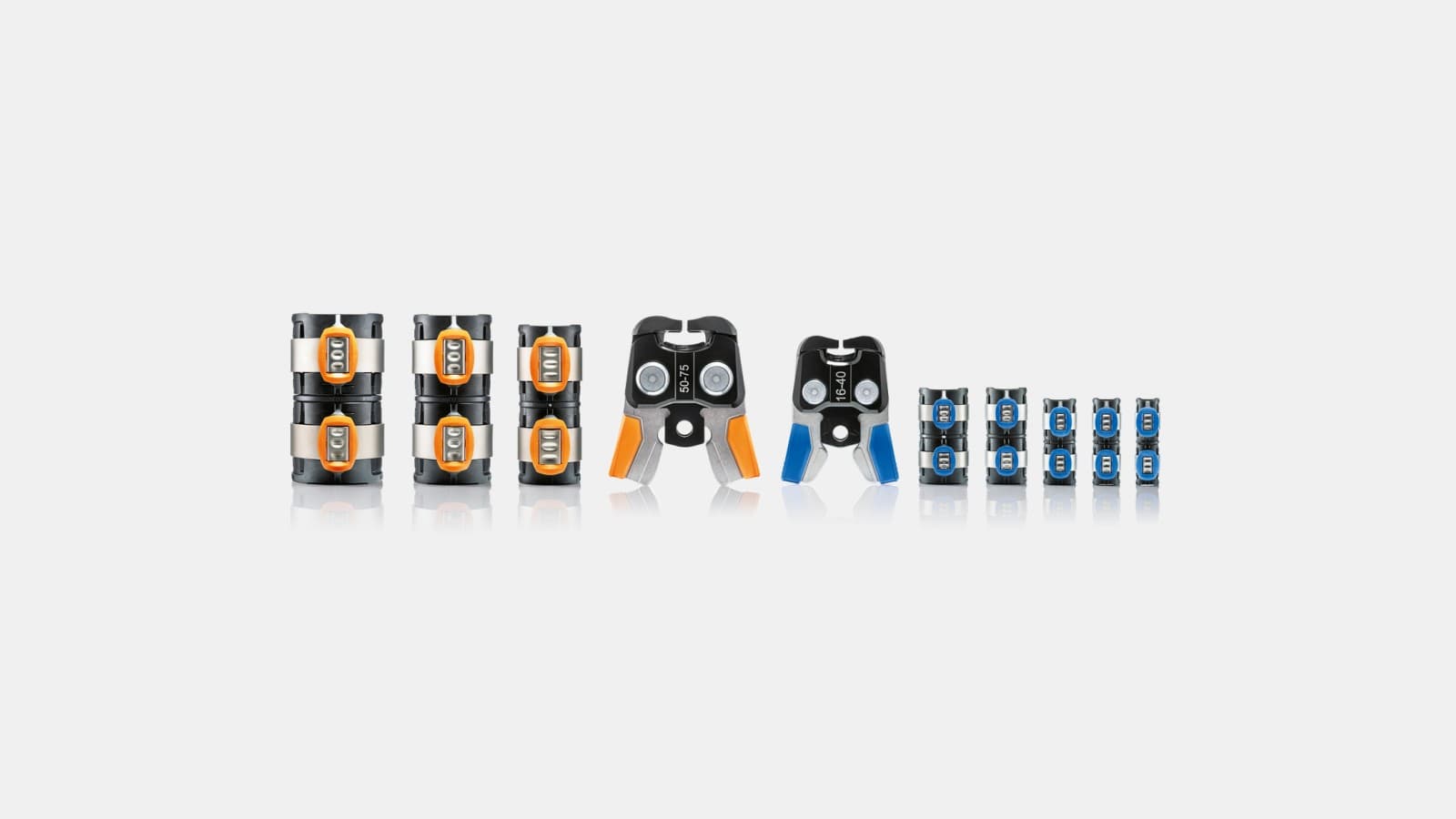

Nereikia nuolat keisti įrankių: naudojant vos dvi presavimo reples, galima patikimai presuoti aštuonių skirtingų skersmenų vamzdžius nuo d16 iki d75. Tai leidžia išvengti dažno replių keitimo ir sumažina statybvietėje reikalingų įrankių skaičių.
d16-d40 skersmenų vamzdžiai gali būti presuojami vienomis presavimo replėmis. Tai leidžia atlikti visos daugiabučio namo sistemos montavimo darbus nenaudojant elektros energijos šaltinio ir nekeičiant akumuliatorių.
Spalvinis kodavimas užtikrina aiškų presavimo replių ir jungties suderinamumą bei padeda išvengti klaidų dėl netinkamai parinktų komponentų.
Nereikia keisti įrankių: norint presuoti aštuonių skersmenų vamzdžius nuo d16 iki d75, pakanka vos dviejų presavimo replių. Tai leidžia vonios kambario įrengimo darbus atlikti greitai ir patogiai, neskiriant laiko dažnam replių keitimui.

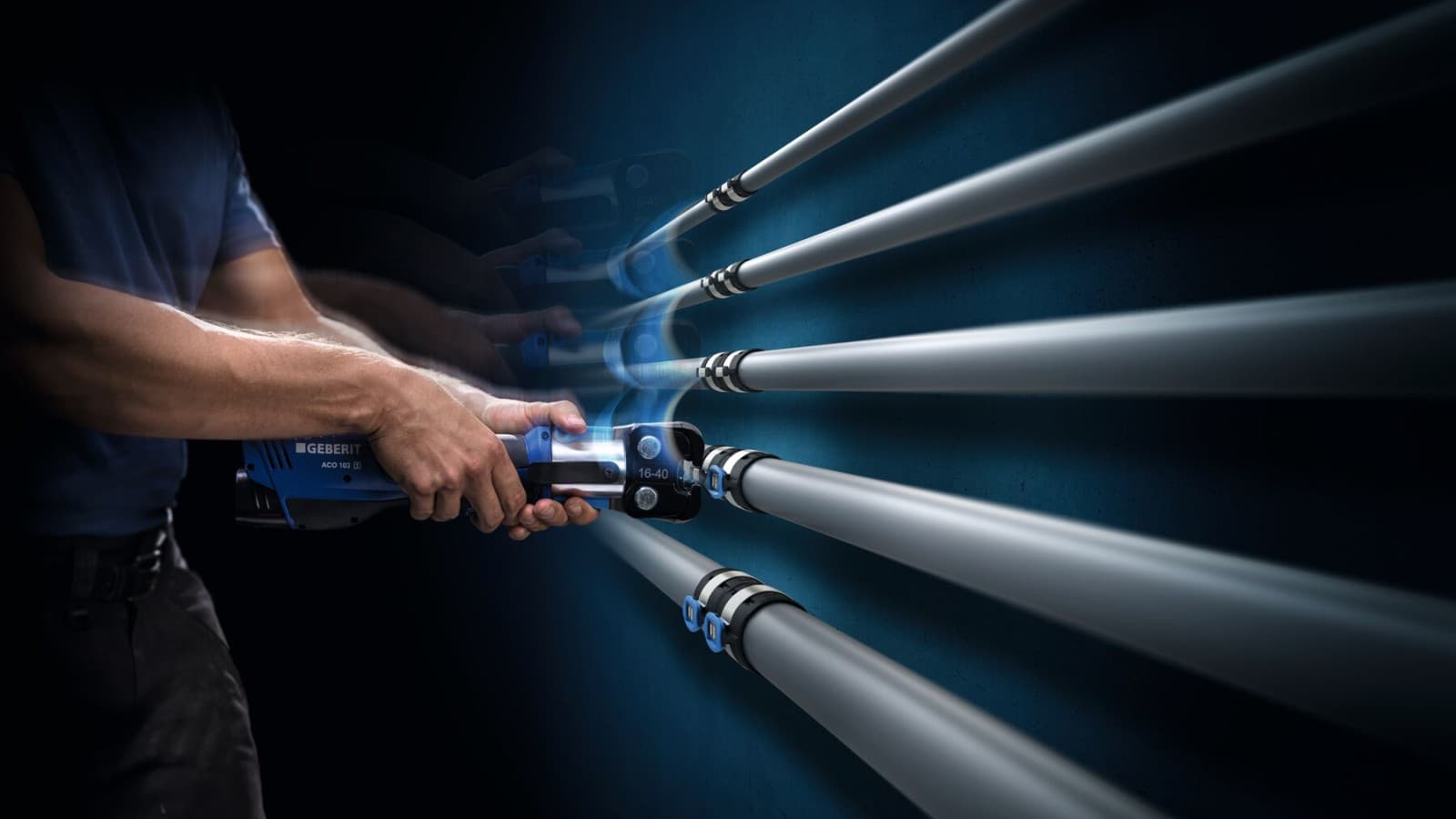

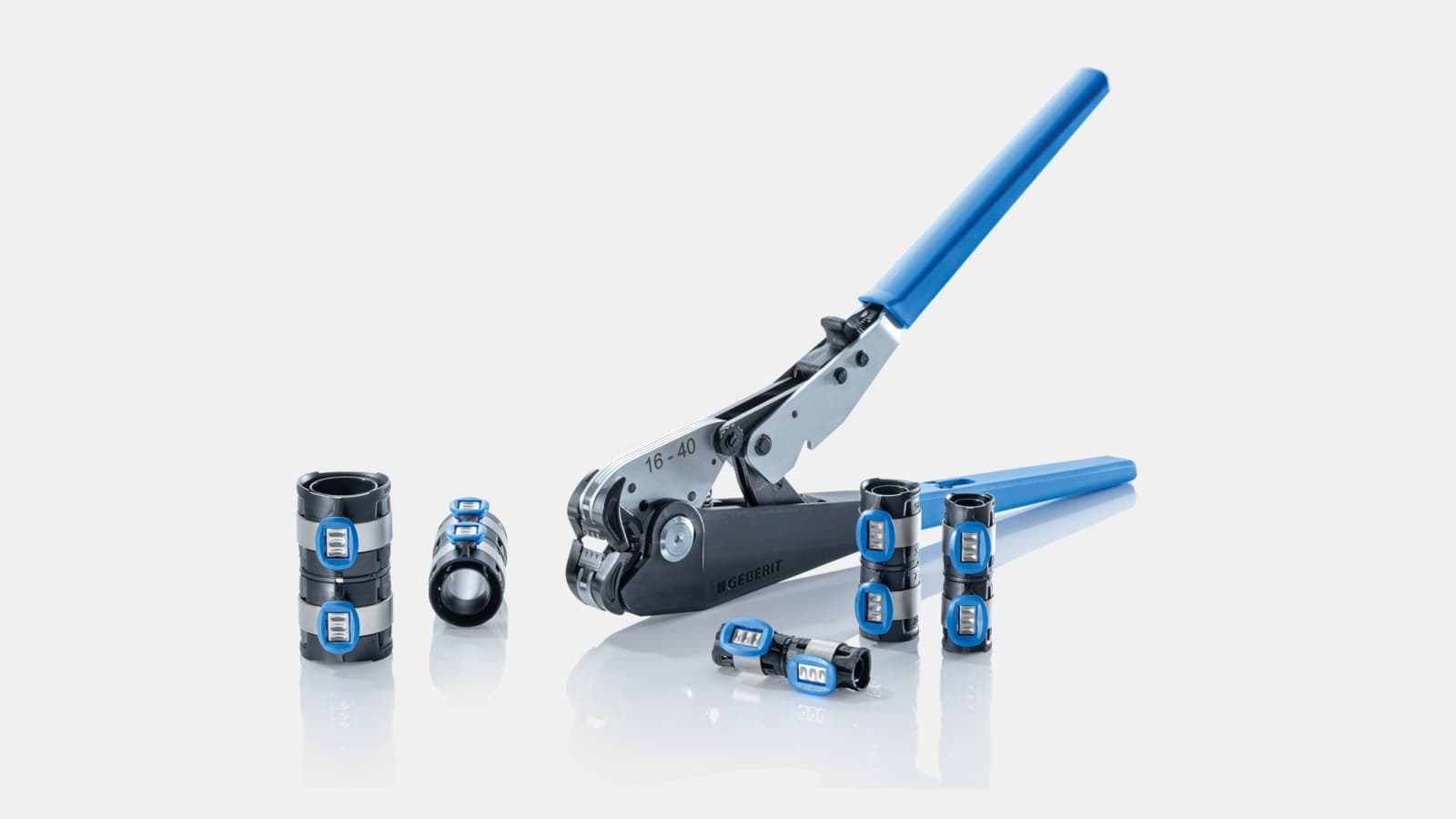

Presavimo replės d16–d40 matmenims: presavimo replėms nereikia elektros maitinimo šaltinio, todėl įrankis visuomet paruoštas darbui. Taip išvengiama nereikalingų darbo pertraukų, susijusių su akumuliatorių keitimu ar įkrovimu, ir užtikrinamas sklandus bei efektyvus montavimo procesas.

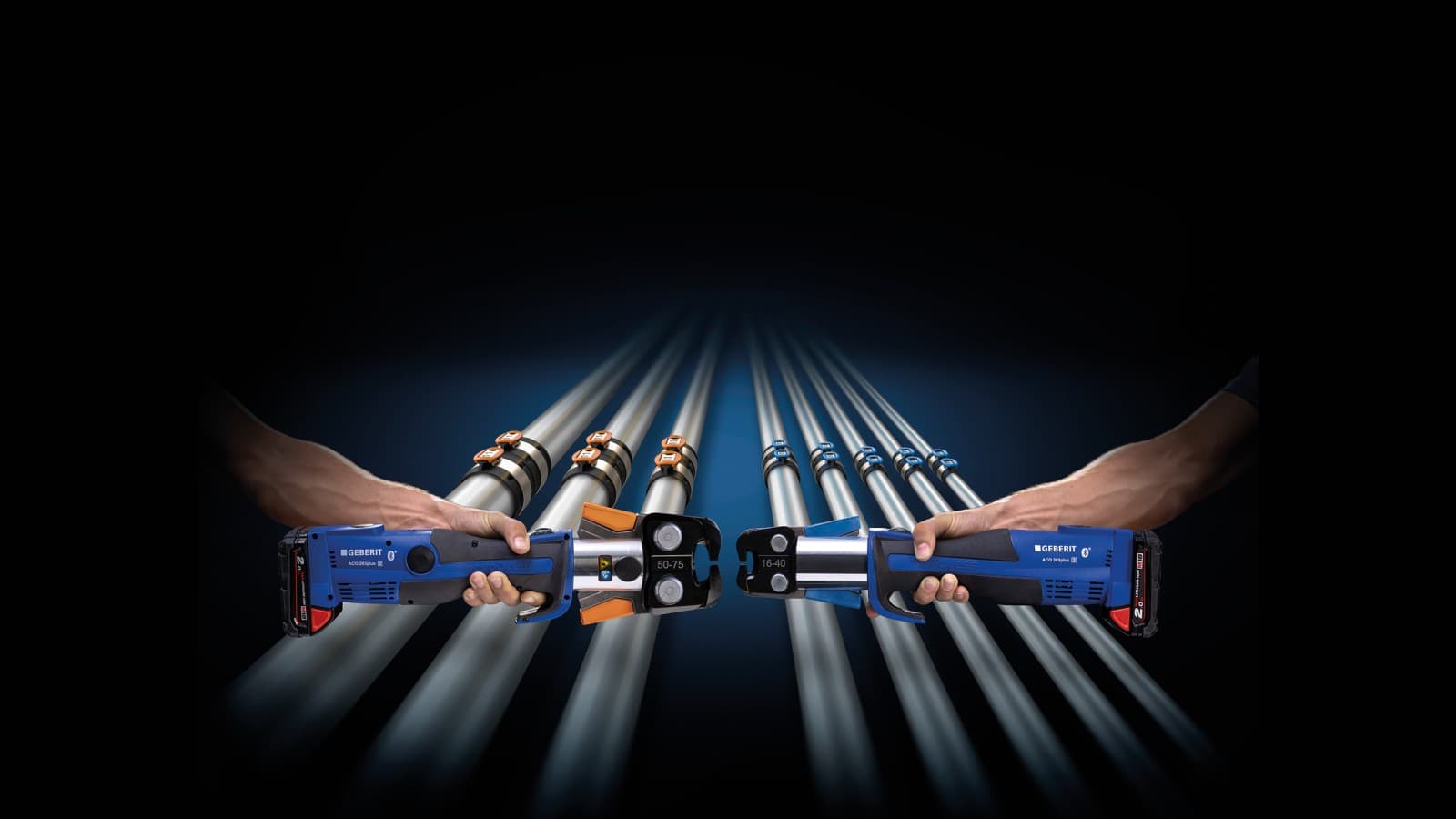

Spalvomis pažymėtas presavimo replių ir matmenų suderinamumas: spalviniai žymėjimai ant presavimo indikatoriaus ir presavimo replių leidžia montuotojams intuityviai ir greitai pasirinkti tinkamą įrankį. Tai padeda išvengti klaidų ir užtikrina sklandų bei patikimą montavimo procesą.
Patikimos vamzdžių jungtys su patikros funkcijomis
Geberit FlowFit užtikrina saugų ir patikimą montavimo procesą keliuose etapuose. Jungtyje esantis kontrolinis langelis leidžia tiksliai patikrinti vamzdžio įstatymo gylį.

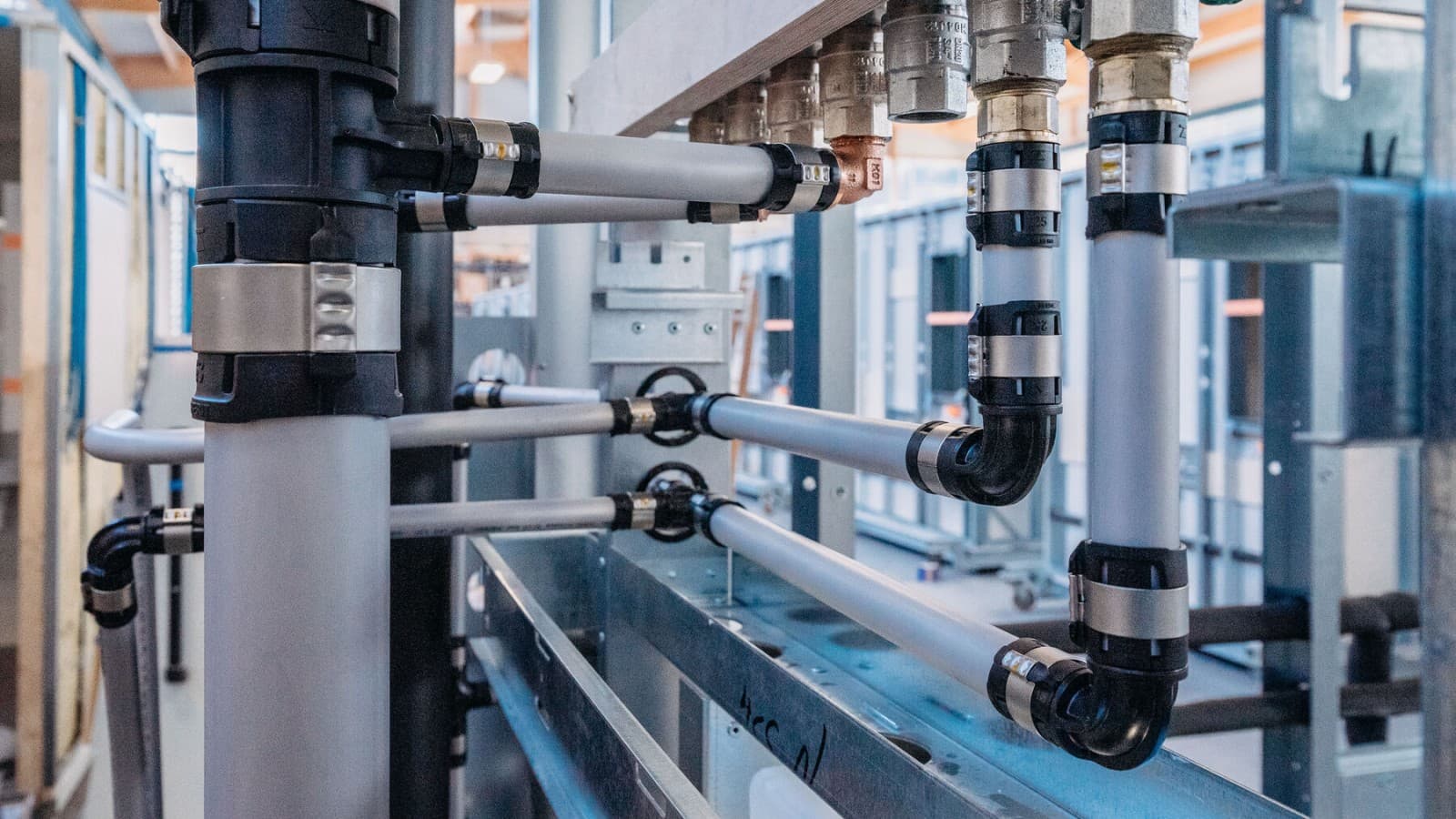

Spalvotas presavimo indikatorius atsiskiria tik tada, kai jungtis yra tinkamai užpresuota, todėl vizualinės patikros metu neužpresuotos jungtys pastebimos iš karto.
Įrankis ir presavimo indikatorius veikia kaip spyna ir raktas, todėl beveik visiškai pašalinama netinkamo įrankio padėties sukelta nesėkmingo presavimo rizika.

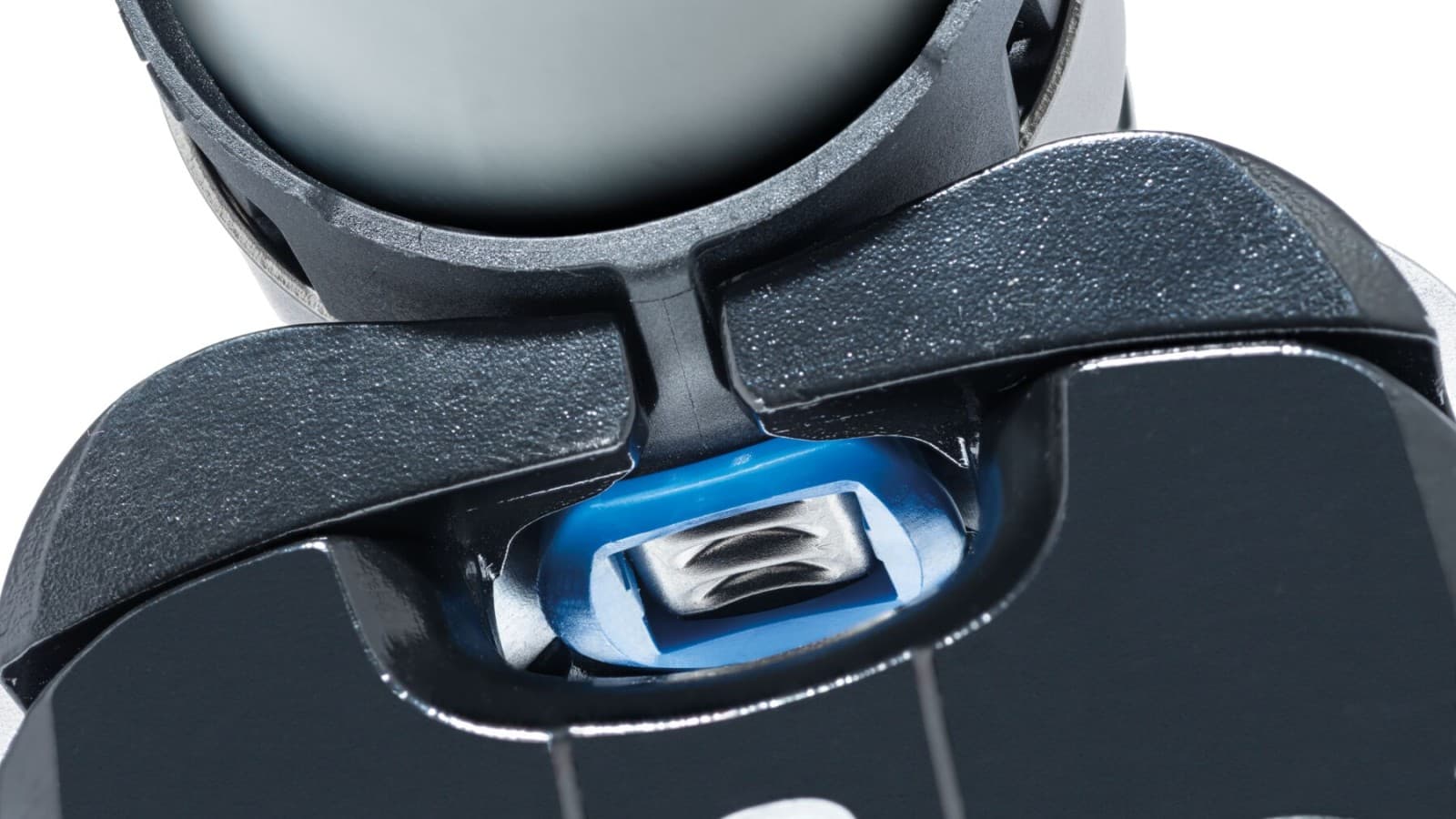

Daugiau jokių nesėkmingų presavimo atvejų: presavimo indikatoriai padeda lengvai ir tiksliai nustatyti presavimo replių padėtį. Tai beveik visiškai eliminuoja netinkamo presavimo riziką, kuri gali kilti dėl neteisingo įrankio pozicionavimo.

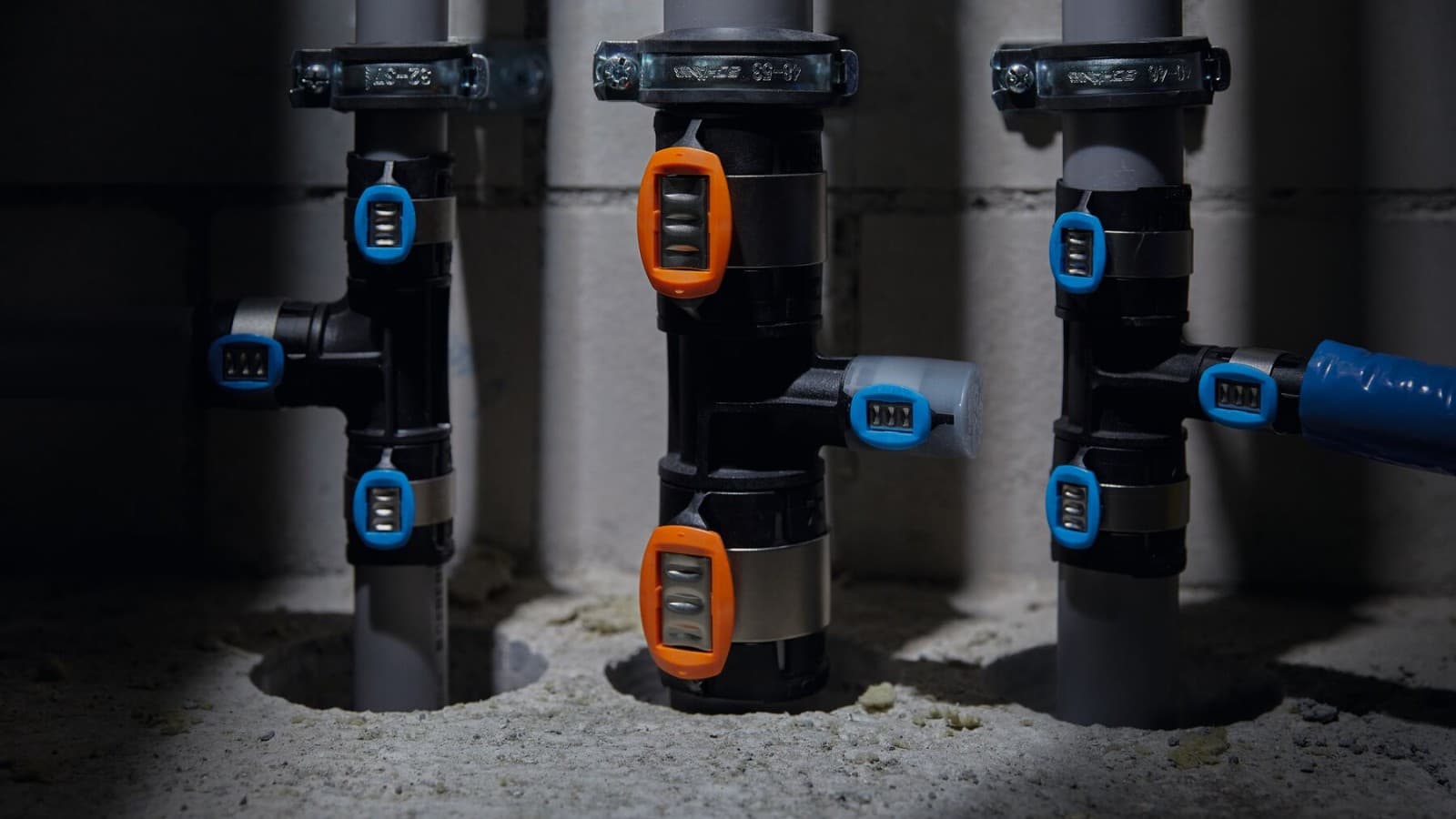

Neužpresuotas jungtis lengva aiškiai identifikuoti: net ir sudėtingomis matomumo sąlygomis galima iš karto nustatyti, ar presavimo indikatorius vis dar yra vietoje, ar jungtis jau buvo užpresuota.

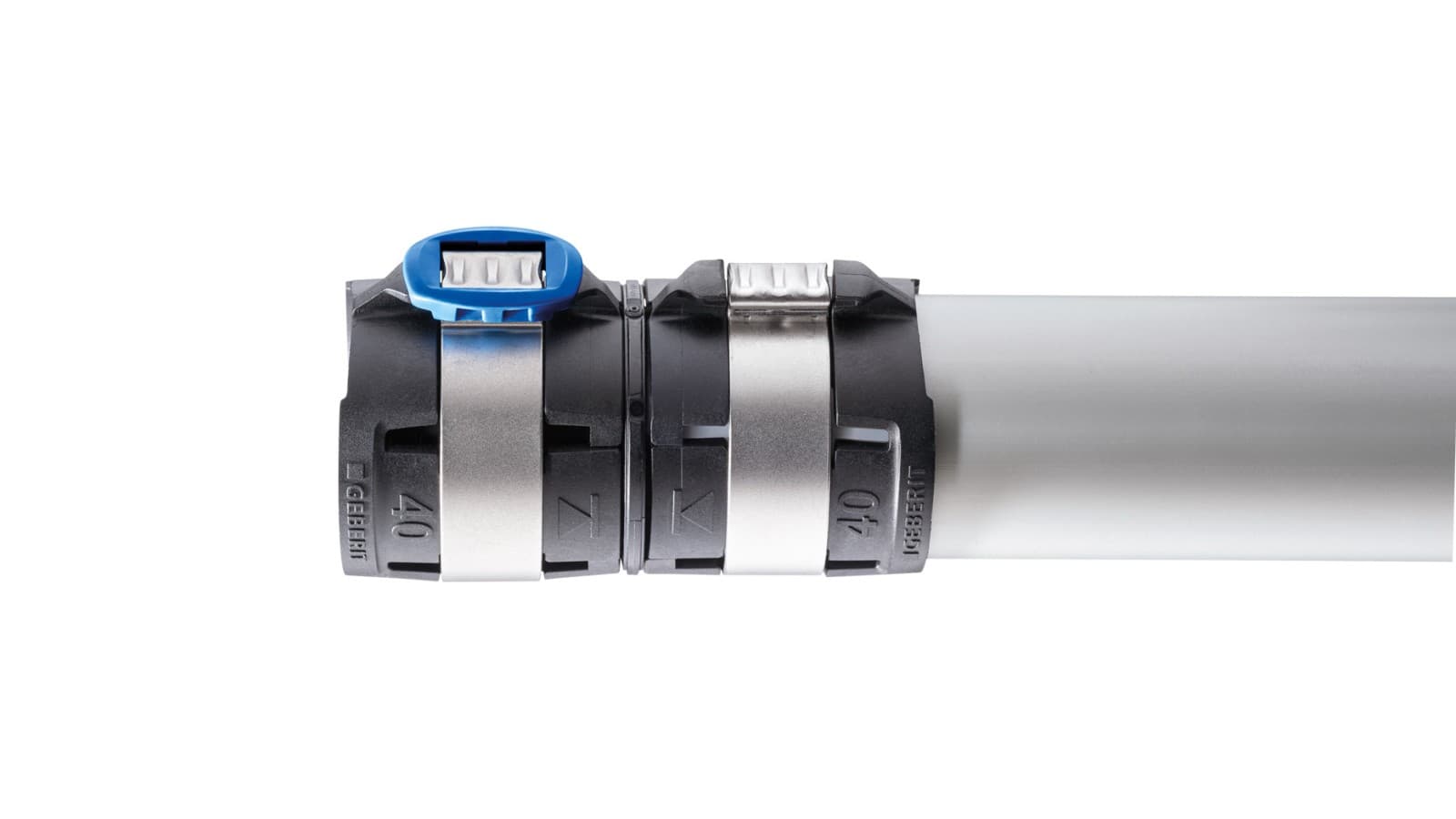

Patikima vamzdžio įstatymo gylio kontrolė: dėl jungtyse įrengtų kontrolinių langelių montuotojai gali aiškiai matyti, ar vamzdis įstatytas iki galo ir tinkamai. Tai padeda užtikrinti teisingą montavimą bei didesnį sistemos patikimumą.
Švarus montavimas be slėgio nuostolių

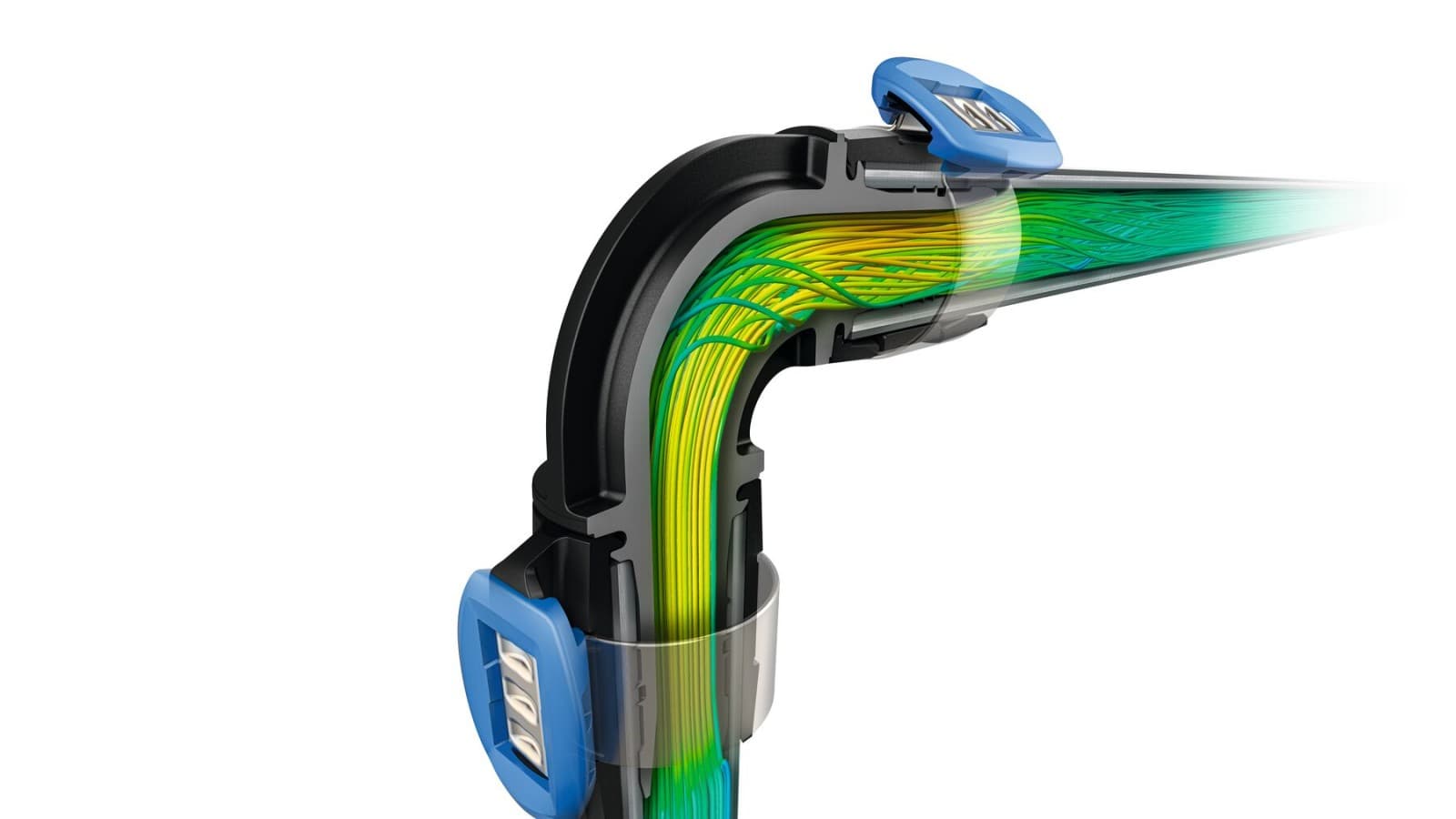

Dėl optimizuoto srauto FlowFit sistemos dizaino, patiriami minimalūs slėgio nuostoliai. Vanduo iki naudojimo vietos teka, vamzdyne prarandant mažiau slėgio. Vamzdyną taip pat galima projektuoti ir montuoti, naudojant mažesnio skersmens vamzdžius.
Visos Geberit FlowFit jungtys ir vamzdžiai, įskaitant sriegines jungtis, yra apsaugoti apsauginiais dangteliais. Tai užtikrina, kad transportavimo ir sandėliavimo metu jie būtų patikimai apsaugoti nuo dulkių, nešvarumų ir kitų dalelių.
Dėl optimizuoto srauto FlowFit sistemos dizaino, patiriami minimalūs slėgio nuostoliai. Vanduo iki naudojimo vietos teka, vamzdyne prarandant mažiau slėgio. Vamzdyną taip pat galima projektuoti ir montuoti, naudojant mažesnio skersmens vamzdžius.

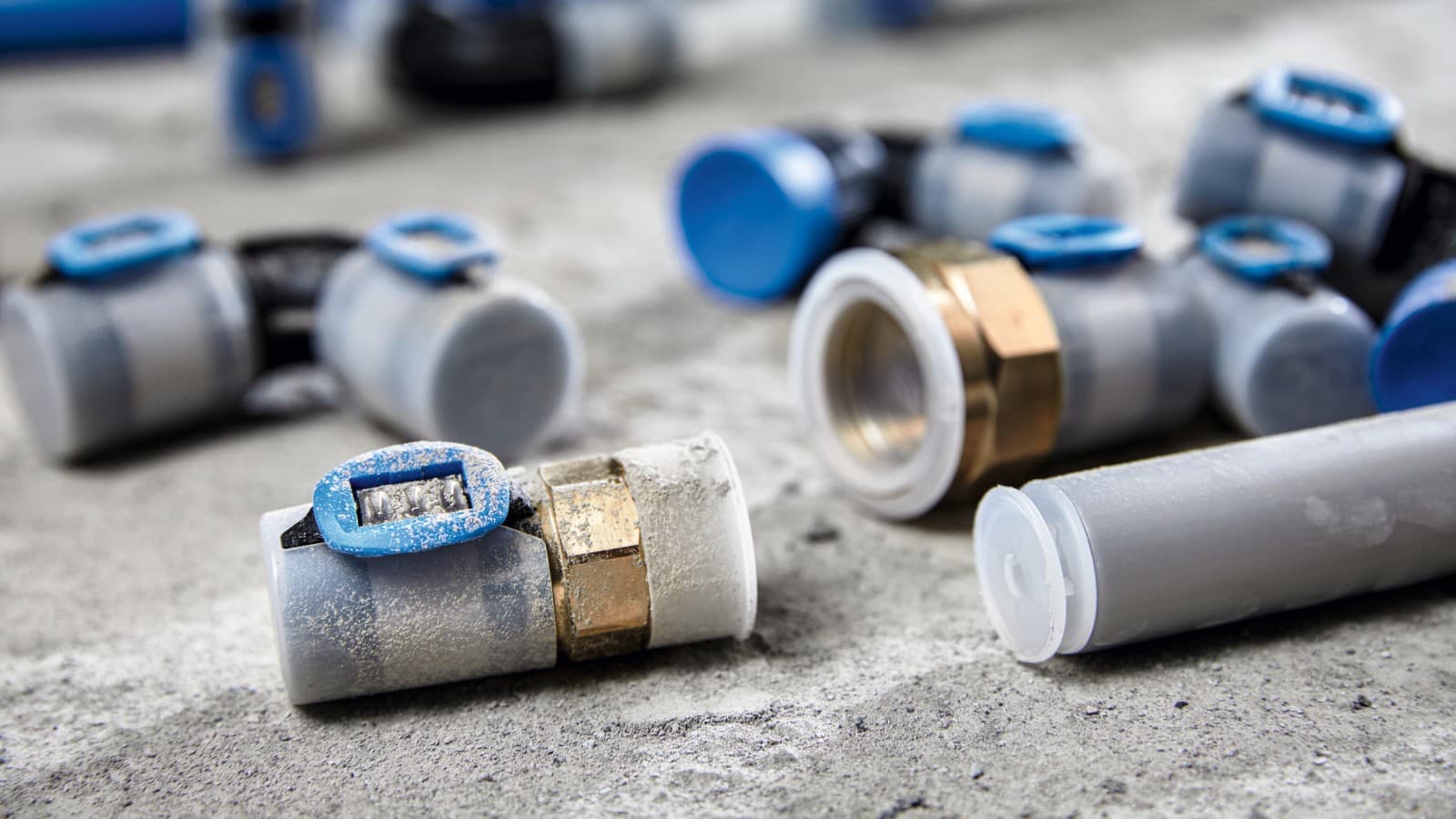

Apsauga nuo dalelių ir nešvarumų: visos Geberit FlowFit jungtys, įskaitant sriegines jungtis, bei vamzdžiai yra apsaugoti apsauginiais dangteliais, kurie saugo nuo nešvarumų patekimo ir pažeidimų transportavimo metu. Tai užtikrina, kad gaminiai išliktų švarūs ir patikimai apsaugoti iki pat montavimo.

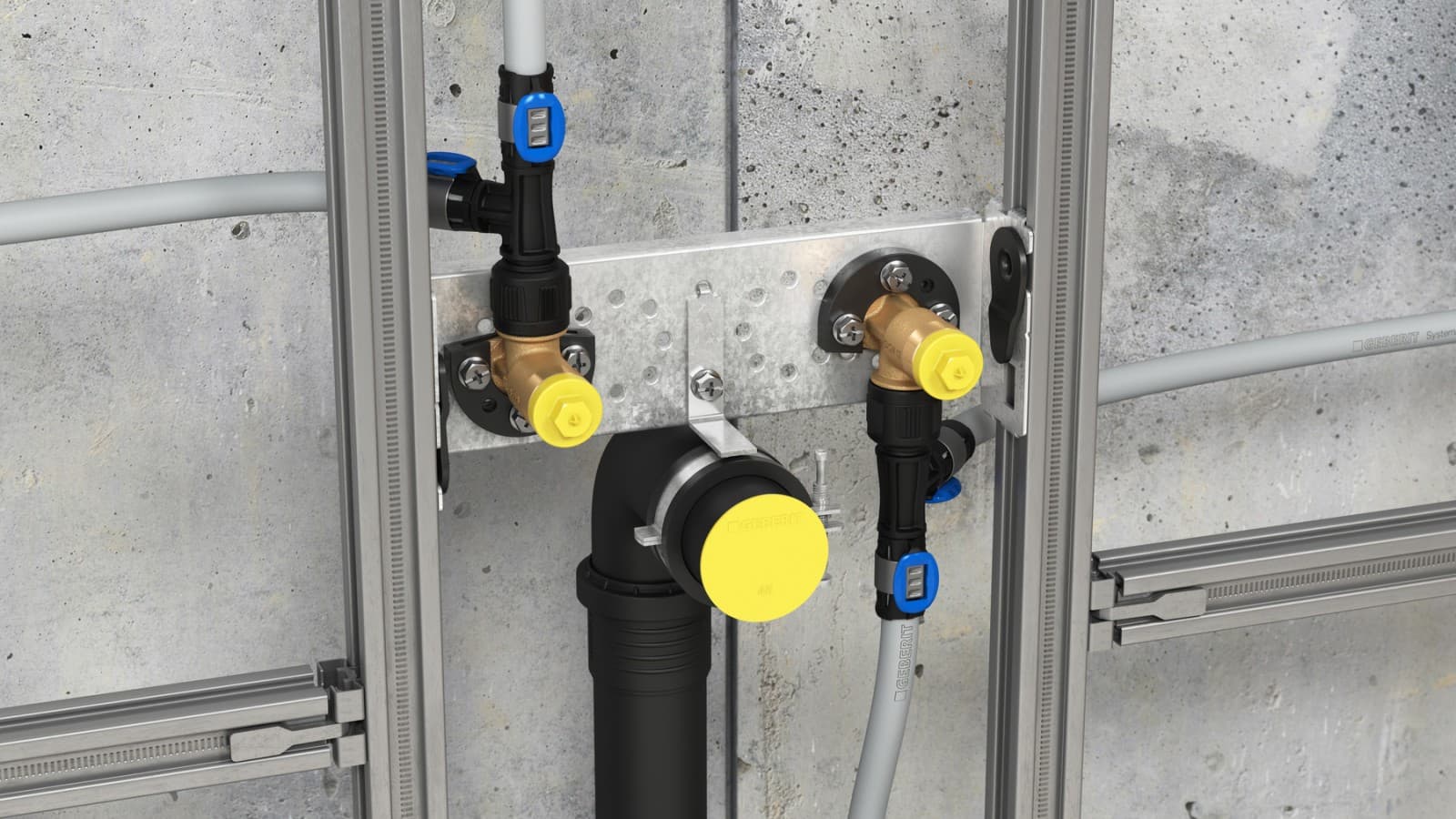

Naudojant Geberit MasterFix trišakius, reikšmingai sumažinamas šilumos perdavimas į vandens maišytuvo jungtį, taip pat palengvinamas nuosekliai sujungtų vamzdynų montavimas. Tai leidžia įrengti sistemą efektyviau, greičiau ir užtikrinti patikimą jos veikimą.
Geberit FlowFit iš pirmo žvilgsnio
Faktai ir skaičius
Asortimento apžvalga
- 8 nominalūs skermenys nuo d16 iki d75
- Apie 500 fasoninių dalių ir komponentų
- Daugiasluoksnės (ML) sistemos vamzdžiai, taip pat prieinami su apsauginiu vamzdžiu arba iš anksto izoliuoti
- Polibuteno (PB) sistemos vamzdžiai, taip pat prieinami su apsauginiu vamzdžiu
- MasterFix adapteris skirtas saugiam, sujungimui be įrankių su Geberit santechnikos produktais
- Platus adapterių ir perėjimų į kitas sistemas asortimentas
Matmenys
Galimi vamzdžių matmenys
| Nominalusis plotis DN | Matmenys d x s (mm) |
|---|---|
| 12 | 16 x 2.0 |
| 15 | 20 x 2.0 |
| 20 | 25 x 2.5 |
| 25 | 32 x 2.8 |
| 32 | 40 x 3.0 |
| 40 | 50 x 3.8 |
| 50 | 63 x 4.0 |
| 65 | 75 x 4.6 |
Fasoninės dalys
Savybės
Platus asortimentas

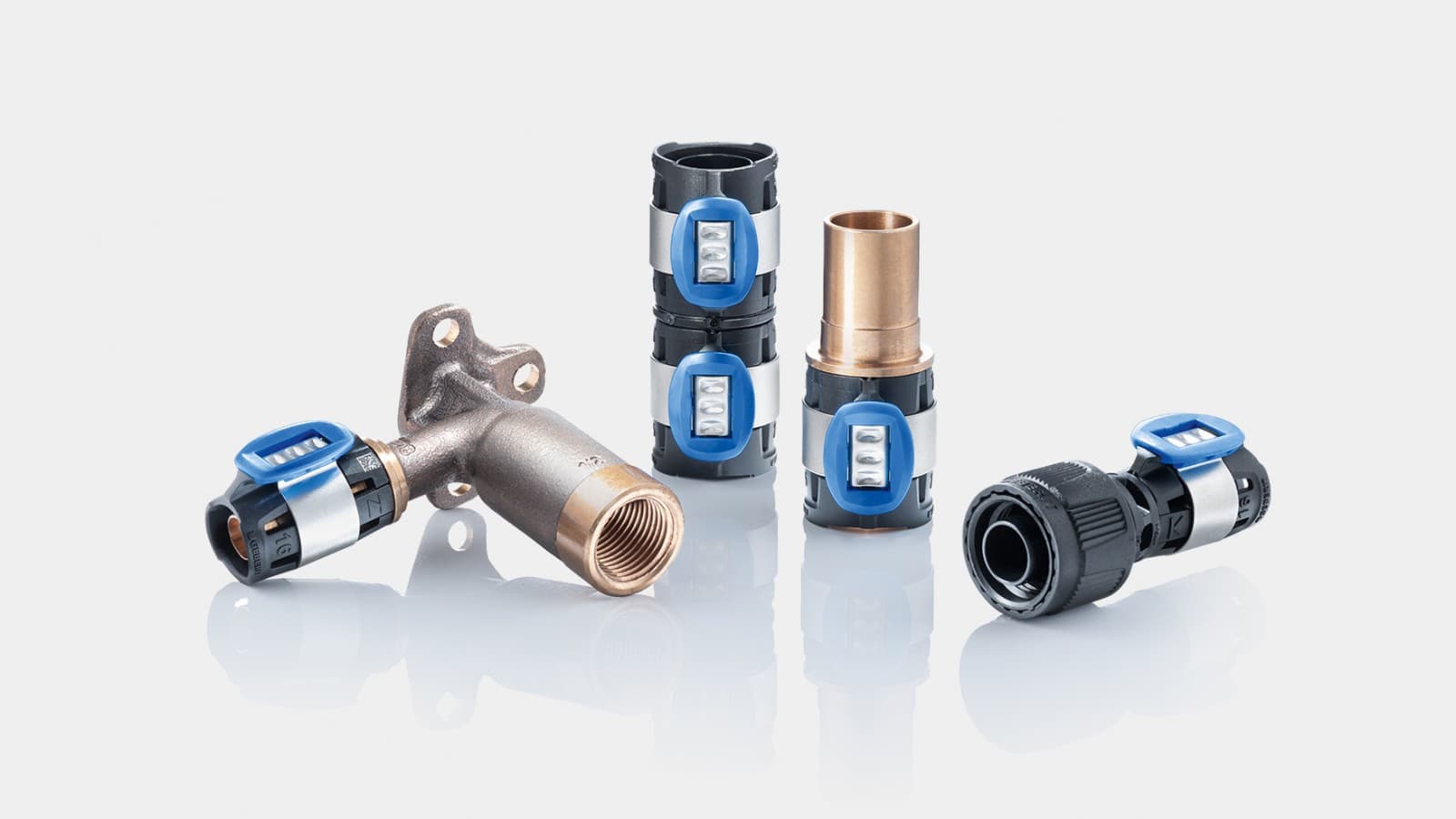

Geberit FlowFit siūlo platų jungčių asortimentą, pagamintą iš PPSU, bešvinio raudonojo žalvario ir bešvinės silicio bronzos. Asortimentą sudaro tiek standartinės, tiek specialiosios fasoninės dalys, todėl galima parinkti tinkamą sprendimą įvairiems montavimo poreikiams.
Jungtis be įrankių
Naudojant MasterFix adapterį, Geberit FlowFit galima prijungti prie bet kurių Geberit potinkinių jungčių be papildomų įrankių. Jungtį galima lengvai atjungti net ir po ilgo eksploatavimo laikotarpio.
Geberit FlowFit universalioji jungtis
Geberit FlowFit sistemą galima lengvai prijungti prie kitų gamintojų vamzdynų sistemų, naudojant universalią jungtį - adapterį.
Universalioji jungtis, skirta Geberit FlowFit, yra prieinama d16–d26 dydžių ir tinka įvairaus storio vamzdžiams.
Sistemos vamzdžiai

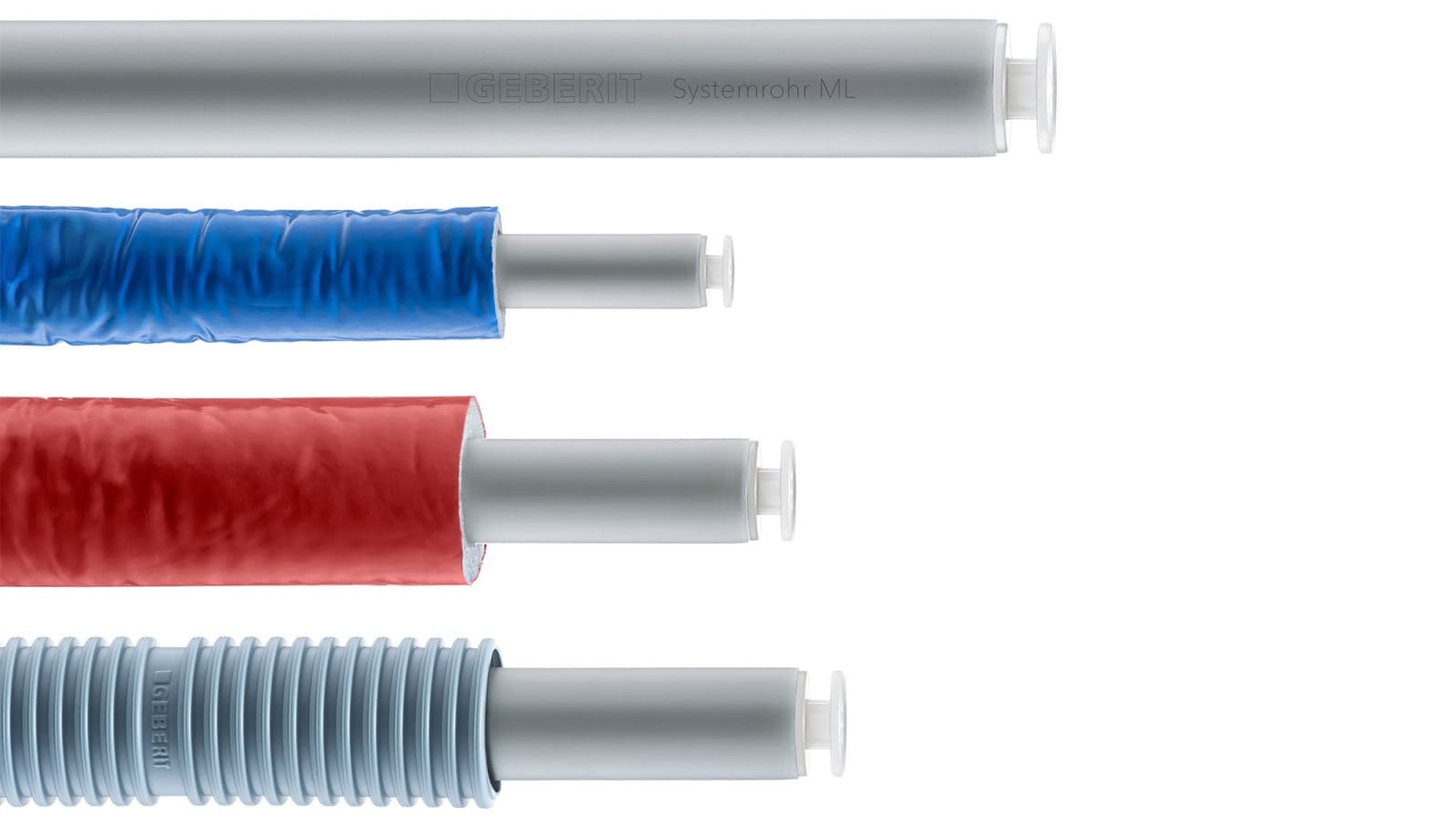

Geberit sistemos vamzdis ML
- Daugiasluoksnis sistemos vamzdis, tinkantis visoms naudojimo sritims
- Lengvas ir išlaikantis formą
- Tiekiamas neizoliuotas, d16-d75 skersmenų
- d16 ir d20 skersmenų vamzdžiai gali būti tiekiami su apsauginiu gaubtu arba polietileno putų izoliacija
- Galimi įvairūs izoliacijos storiai su patvaria raudonos arba mėlynos spalvos folijos danga
- Apsauginiai kamšteliai vamzdžių galuose apsaugo nuo nešvarumų ir dalelių patekimo į vamzdžio vidų
- Tiekiamas ritiniais d16-d32 matmenų vamzdžiams

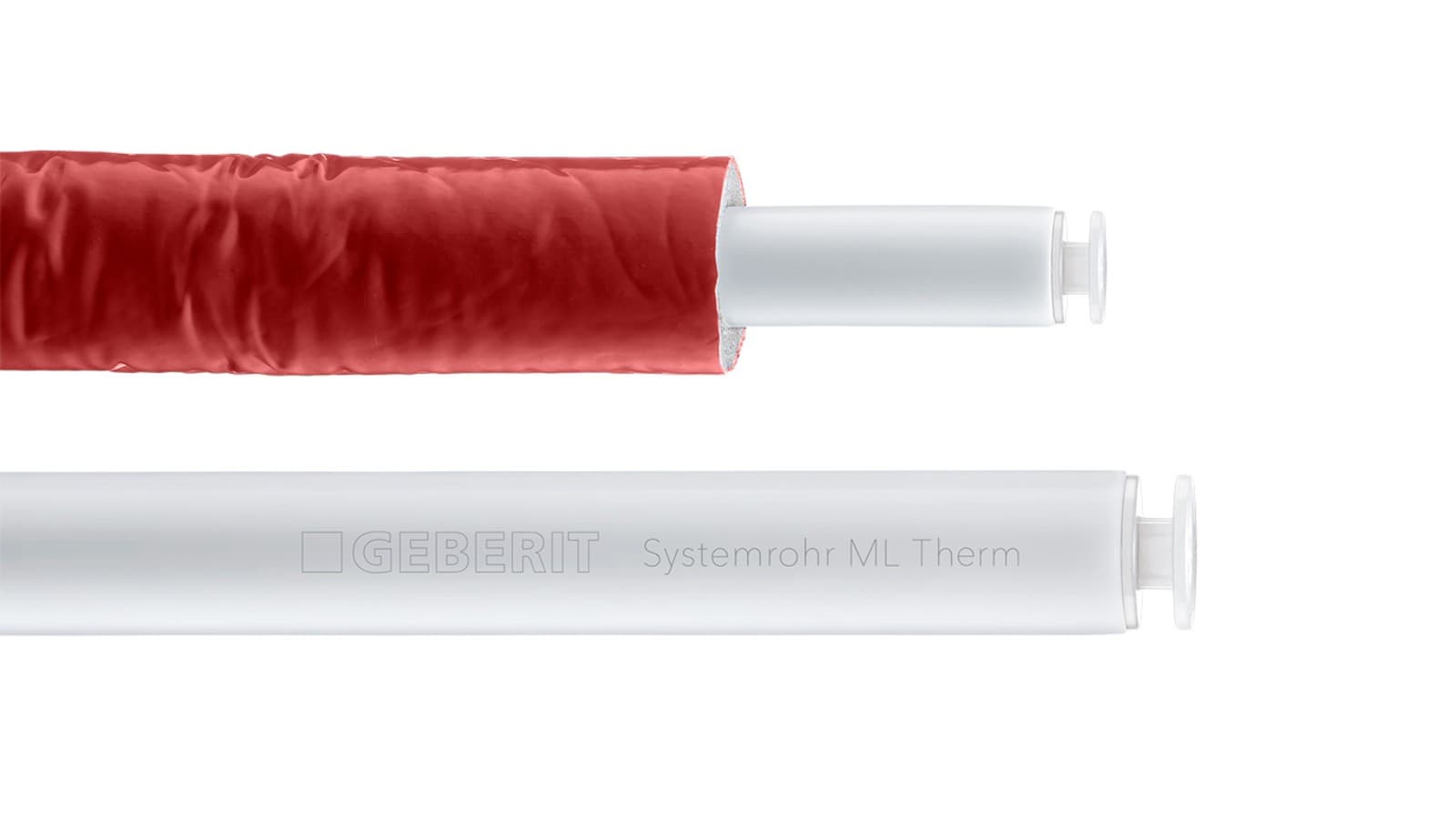

Geberit sistemos vamzdis ML Therm
- Skirtas šildymo sistemoms
- Tiekiamas ritiniais d16-d25 matmenų vamzdžiams
- d16 ir d35 skersmenų vamzdžiai tiekiami su polietileno putų izoliacija ir patvaria raudonos spalvos folijos danga
- Tiekiamas ritiniais
Geberit sistemos vamzdis PB
- Lankstus plastikinis vamzdis
- Galimi matmenys: 16, 20 ir 25 mm
- Taip pat tiekiamas apsauginiame vamzdyje
- Tiekiamas ritiniais
Aplinkosaugos produkto deklaracija
Aplinkosauginė produkto deklaracija (EPD)
Aplinkosauginės produkto deklaracijos (EPD) užtikrina skaidrumą ir leidžia palyginti produktus pagal jų poveikį aplinkai.
Geberit FlowFit vamzdžiams ir dažniausiai naudojamoms Geberit FlowFit jungtims yra parengtos aplinkosauginės produkto deklaracijos (EPD):
- Geberit FlowFit ML sistemos vamzdžiai
- Geberit FlowFit ML sistemos vamzdžiai
- Geberit FlowFit PB sistemos vamzdžiai
- Geberit FlowFit PB sistemos vamzdžiai
- Geberit FlowFit plastiko fasoninės dalys (tik anglų kalba)
- Geberit FlowFit metalo fasoninės dalys
- Geberit FlowFit metalo fasoninės dalys
Montavimas
A quick guide to installation
Geberit FlowFit produktai Artikulai, techninė informacija ir dar daugiau
Atraskite panašius produktus

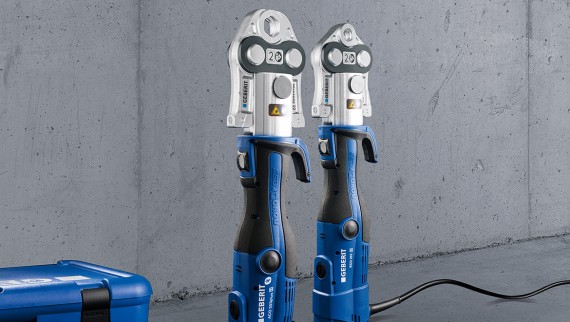

Geberit tiekimo sistemų įrankiai ir priedai
Naudojant Geberit presavimo reples, presavimo galvas ir žiedus, visus presavimo darbus atliksite tinkamai. Šie įrankiai yra laikomi pagrindine sistemos sertifikavimo dalimi.
Tiekimo sistemos
Šiuolaikiniai pastatai turi būti aprūpinti vandeniu, šiluma, energija ir grynu oru. Būtent šiuo atveju Geberit siūlo platų patikimų ir patvarių sprendimų asortimentą.

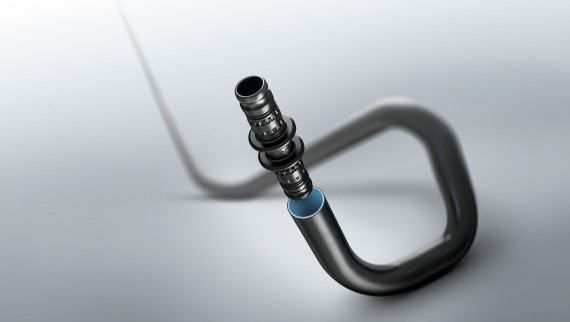

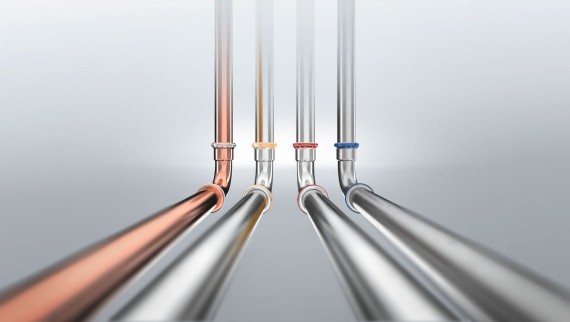

Geberit Mapress
